Hydrant wewnętrzny DN33 bez miejsca na gaśnicę

Hydrant wewnętrzny DN33 bez miejsca na gaśnicę - 21_3.jpg

Hydrant wewnętrzny DN33 bez miejsca na gaśnicę - 21_4.jpg

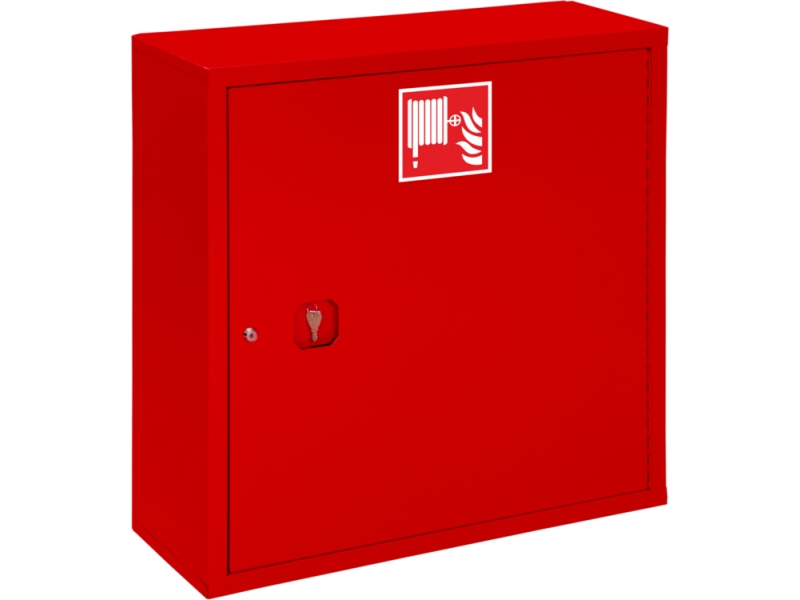

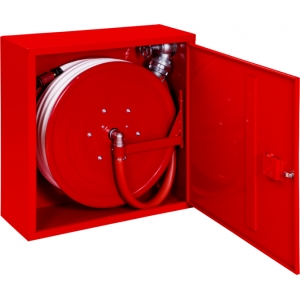

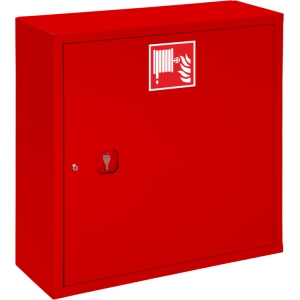

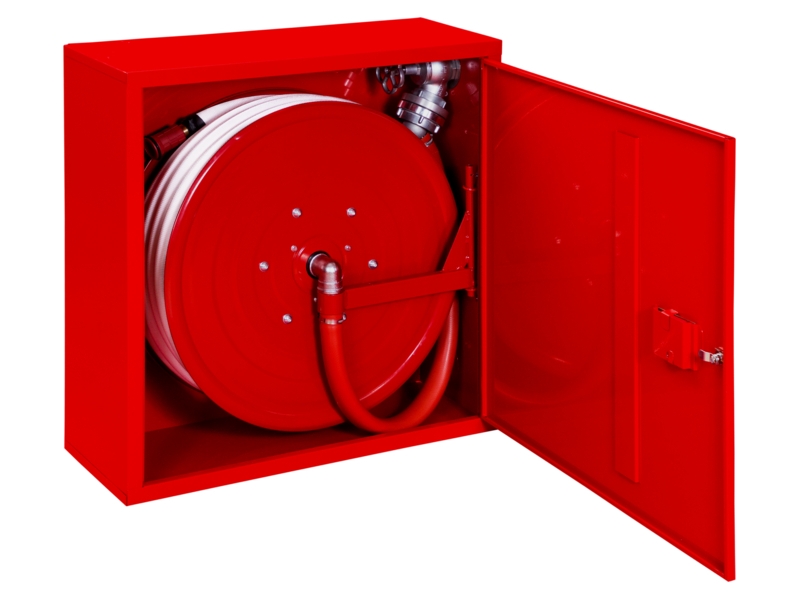

Hydrant wewnętrzny DN33 bez miejsca na gaśnicę

zawieszany H33-Z-20/30
Karta katalogowa
Certyfikat
Rys. tech. 20m Rys. tech. 30m
Rys. DWG 20m Rys. DWG 30m

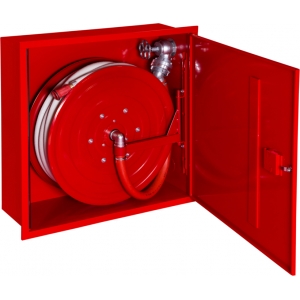

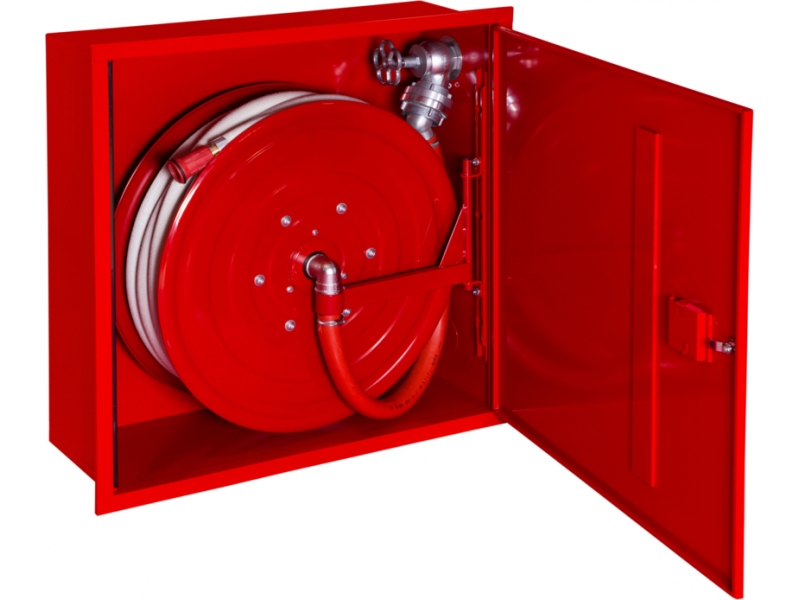

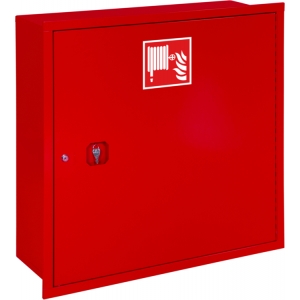

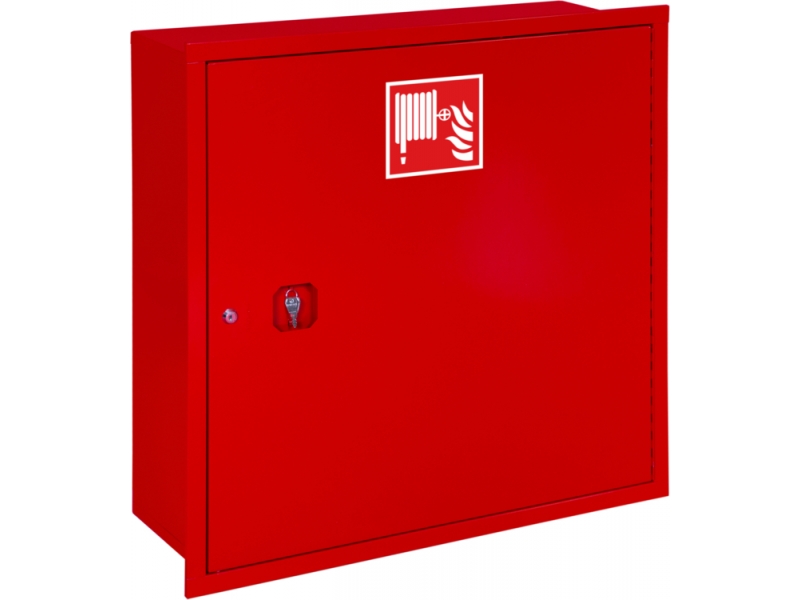

Wnękowy H33-W-20/30
Karta katalogowa
Certyfikat
Rys. tech. 20m Rys. tech. 30m
Rys. DWG 20m Rys. DWG 30m

PLIKI WSPÓLNE
Deklaracja właściwości użytkowych
Informacje techniczne

Wymiary (wnęka) mm	Wysokość: 800 (820)	Szerokość: 780 (800)	Głębokość: 280 (280)

Opis podstawowy

Hydrant wewnętrzny DN33 bez miejsca na gaśnicę, z wężem półsztywnym DN33 20 lub 30 metrów, w szafce zawieszanej lub wnękowej, z zaworem DN52 z redukcją kątową do DN33, osią wodną DN33 oraz prądownicą mosiężną płynnie regulowaną między prądem zwartym a rozproszonym. Istnieje możliwość dopasowania produktu do potrzeb klienta.

Cechy produktu

Materiał

Standard:

blacha stalowa ocynkowana pokryta
farbą proszkową fasadową

Opcjonalnie:

blacha nierdzewna szlifowana 1.4301
(front bądź całość)
blacha kwasoodporna szlifowana 1.4404
(front bądź całość)

Lakierowanie

Standard:

zwijadło - czerwony RAL3000
szafka - czerwony RAL3000, biały RAL9016

Opcjonalnie:

szafka - dowolny kolor z palety RAL

Drzwi

Standard:

pełne

Opcjonalnie:

z oknem z plexi
z miejscem na ROP

Zamek

Standard:

patentowy z systemem ”zbij szybkę”

Opcjonalnie:

EURO z możliwością założenia plomby

Doprowadzenie

Standard:

boczne uniwersalne
(prawe/lewe poprzez obrót szafki o 180°)

Opcjonalnie:

górne, tylne, dowolna konfiguracja

Zwijadło

Standard:

blacha stalowa czarna DC01 pokryta farbą proszkową, tarcze o średnicy Ø 650 mm

Prądownica

Standard:

regulowana DN33 z dyszą równoważną Ø 10 mm

Opcjonalnie:

regulowana DN33 z dyszą równoważną Ø 12 mm

Oś wodna

Standard:

DN33

Wąż

Standard:

półsztywny DN33 o długości 20 lub 30 m

Wąż doprowadzający

Standard:

półsztywny DN33 o długości 1 m

Zawór

Standard:

grzybkowy aluminiowy DN52
z redukcją kątową do DN33

Opcjonalnie:

grzybkowy mosiężny lub aluminiowy DN52 z redukcją kątową do DN33
kulowy mosiężny DN32

Podstawowe wiadomości o hydrantach

Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są wg nomenklatury europejskiej stałymi urządzeniami gaśniczymi. W odpowiednich warunkach umożliwiają one bardzo efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę.

Firma Boxmet produkuje hydranty DN33 zgodnie z normą PN-EN 671-1 "Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem półsztywnym", określoną jako obowiązującą na terenie Polski poprzez właściwe rozporządzenie MSWiA.

Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 33 z wężem półsztywnym powinna wynosić nie mniej niż 1,5 dm3/s (90 l/min). W hydrantach DN 33 stosowane są węże półsztywne gumowe o nominalnej średnicy 33 mm. Długość węża w hydrantach wynosi 20 m lub 30 m, w obu przypadkach wąż musi stanowić jeden odcinek. Na końcu węża zamontowana jest prądownica o średnicy dyszy pozwalającej uzyskać minimalną wydajność wody 1,5 dm3/s (90 l/min), przy określonym ciśnieniu na zaworze hydrantowym. Stosowane przez firmę BOXMET Ltd. Sp. z o.o. prądownice pozwalają uzyskać prąd zwarty lub rozproszony strumienia wody.

Wydajności wody z prądownic stosowanych w firmie BOXMET w hydrantach DN33

Prądownica	Wymiar dyszy lub śred. równoważnej w prądownicy	Wydajności dm³/s przy ciśnieniu roboczym			Współcz. K
Prądownica	Wymiar dyszy lub śred. równoważnej w prądownicy	p=0,2 MPa	p=0,4 MPa	p=0,6 MPa	Współcz. K
BOXMET (standard)	10 - prąd zwarty	1,20	1,70	2,02	50,0
BOXMET (standard)	10 - prąd rozprosz.	1,17	1,63	1,95	45,0
BOXMET	12 - prąd zwarty	1,85	2,68	3,30	78,0
BOXMET	12 - prąd rozprosz.	1,97	2,86	3,60	83,0
