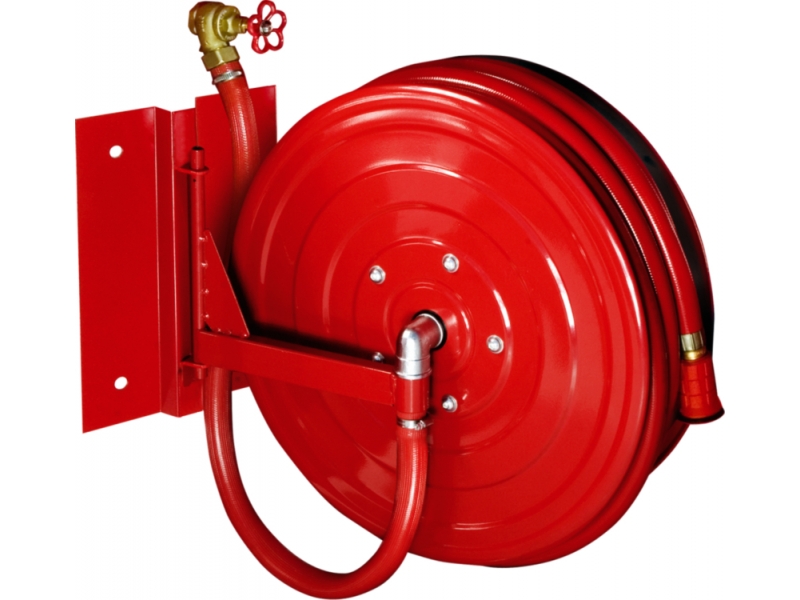

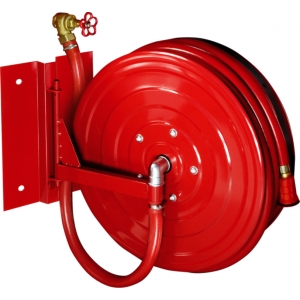

WYCHYLNY
H25-B-W-20/30
Karta katalogowa
Certyfikat 1438-CPD-0031
Certyfikat 1299-CPR-0150
Rys. tech. 20m   Rys. tech. 30m
Rys. DWG 20m    Rys. DWG 30m

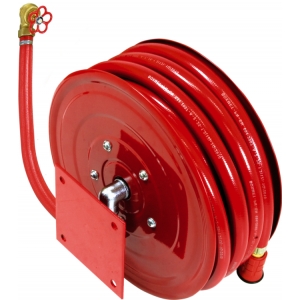

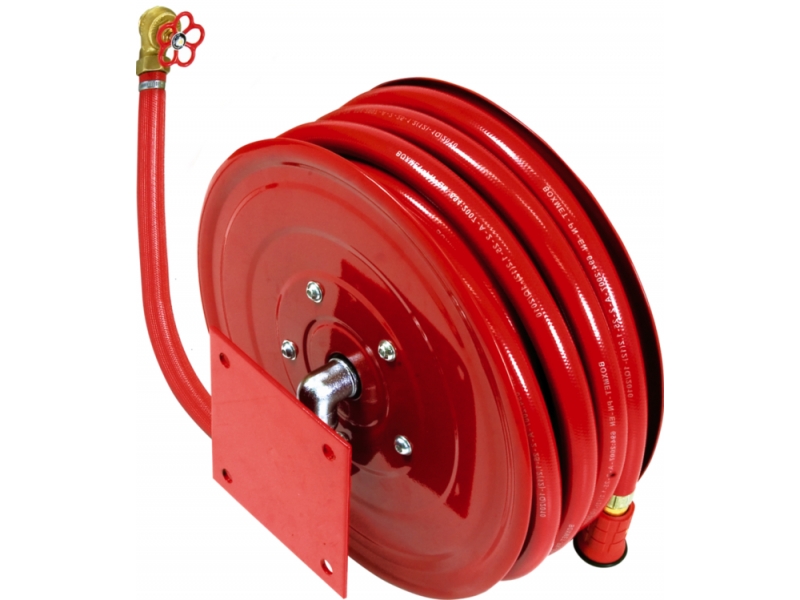

NIEWYCHYLNY
H25-B-NW-20/30
Karta katalogowa
Certyfikat 1438-CPD-0030
Certyfikat 1299-CPR-0150
Rys. tech. 20m   Rys. tech. 30m
Rys. DWG 20m   Rys. DWG 30m

PLIKI WSPÓLNE
Deklaracja właściwości użytkowych 001/2020
Deklaracja właściwości użytkowych NR 1299-CPR-0150
Informacje techniczne

Wychylny
20m / 30m		 Wysokość:
470 / 550
 Szerokość:
570 / 660
 Głębokość:
250 / 250

Niewychylny
20m / 30m
 Wysokość:
470 / 550		 Szerokość:
470 / 550
 Głębokość:
250 / 250

ZDJĘCIA PRODUKTÓW MAJĄ CHARAKTER POGLĄDOWY

Opis podstawowy

W naszym asortymencie znajdziesz hydrant DN25 bezszafkowy, z wężem półsztywnym DN25 20 lub 30 metrów. Jest on dostępny w wersji wychylnej i niewychylnej, z zaworem DN25 mosiężnym, osią wodną DN25 oraz prądownicą mosiężną płynnie regulowaną między prądem zwartym a rozproszonym. Opcjonalnie dostępna jest również szafka zabezpieczająca zawór.

Hydrant DN25 bezszafkowy – wygodna obsługa i bezpieczeństwo przeciwpożarowe

Hydrant DN25 bezszafkowy jest wykonany ze stalowej blachy malowanej proszkowo. Dzięki temu jest odporny na wilgoć oraz uszkodzenia mechaniczne. Zwijadło z blachy stalowej może być wyposażone w tarczę o średnicy:

  • Ø 470 mm – w przypadku wariantu z wężem półsztywnym o długości 20 mb,
  • Ø 550 mm – w przypadku wariantu z wężem półsztywnym o długości 30 mb.

Jest to hydrant z prądownicą regulowaną DN25 z dyszą równoważną Ø 10 mm. Możesz zdecydować się na zamówienie szafki na zawór, wyposażonej w zamek patentowy lub EURO przystosowany do założenia plomby. Zabezpieczy ona zawór hydrantowy przed przypadkowym użyciem czy uszkodzeniami mechanicznymi.

Cechy produktu

Materia%C5%82
Materiał

Standard:

  • blacha stalowa czarna DC01 pokryta
    farbą proszkową
Lakierowanie
Lakierowanie

Standard:

  • zwijadło - czerwony RAL3000
  • szafka - czerwony RAL3000, biały RAL9016
Opcjonalnie:
  • płyta montażowa - dowolny kolor z palety RAL
Zwijad%C5%82o
Zwijadło

Standard:

  • blacha stalowa czarna DC01 pokryta farbą proszkową, tarcze o średnicy:
    ▪ Ø 470 mm dla bębna z wężem 20 mb
    ▪ Ø 550 mm dla bębna z wężem 30 mb
Pr%C4%85downica
Prądownica

Standard:

  • regulowana DN25 z dyszą równoważną Ø 10 mm
Opcjonalnie:
  • regulowana DN25 z dyszą równoważną Ø 8 mm
  • regulowana DN25 z dyszą równoważną Ø 6 mm
O%C5%9B%20wodna
Oś wodna

Standard:

  • DN25
W%C4%85%C5%BC
Wąż

Standard:

  • półsztywny DN25 o długości 20 lub 30 m
W%C4%85%C5%BC%20doprowadzaj%C4%85cy
Wąż doprowadzający

Standard:

  • półsztywny DN25 o długości 0,9 m
Opcjonalnie:
  • dowolny odcinek wskazany przez klienta
Zaw%C3%B3r
Zawór

Standard:

  • grzybkowy mosiężny DN25
Opcjonalnie:
  • grzybkowy mosiężny lub aluminiowy DN52 z redukcją kątową do DN25
  • kulowy mosiężny DN25
Dodatkowe%20wyposa%C5%BCenie
Dodatkowe wyposażenie

Opcjonalnie:
  • szafka ochronna na zawór, z zamkiem patentowym lub EURO z możliwością założenia plomby

zawieszana S-ZH25-Z
 wnękowa S-ZH25-W
wymiary (wnęka) mm:
wysokość: 250 (270)
szerokość: 250 (270)
głębokość: 120 (120)

Podstawowe wiadomości o hydrantach

Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są wg nomenklatury europejskiej stałymi urządzeniami gaśniczymi. W odpowiednich warunkach umożliwiają one bardzo efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę.

Firma Boxmet produkuje hydranty DN25 zgodnie z normą PN-EN 671-1 "Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem półsztywnym", określoną jako obowiązującą na terenie Polski poprzez właściwe rozporządzenie MSWiA.

Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 25 z wężem półsztywnym powinna wynosić nie mniej niż 1 dm3/s (60 l/min). W hydrantach DN 25 stosowane są węże półsztywne gumowe o nominalnej średnicy 25 mm. Długość węża w hydrantach wynosi 20 m lub 30 m, w obu przypadkach wąż musi stanowić jeden odcinek. Na końcu węża zamontowana jest prądownica o średnicy dyszy pozwalającej uzyskać minimalną wydajność wody 1 dm3/s (60 l/min), przy określonym ciśnieniu na zaworze hydrantowym. Stosowane przez firmę BOXMET Ltd. Sp. z o.o. prądownice pozwalają uzyskać prąd zwarty lub rozproszony strumienia wody.



Wydajności wody z prądownic stosowanych w firmie BOXMET w hydrantach DN25
Prądownica
Wymiar dyszy lub
śred. równoważnej
w prądownicy
Wydajności dm3/s przy ciśnieniu roboczym
Współcz.
K
p=0,2 MPa
p=0,4 MPa
p=0,6 MPa
SRI
6 - prąd zwarty
0,52
0,77
0,93
22,5
6 - prąd rozprosz.
0,50
0,73
0,90
21,7
AWG
6 - prąd zwarty
0,63
0,90
1,00
26,0
6 - prąd rozprosz.
0,60
0,67
0,93
22,0
AWG
8 - prąd zwarty
0,92
1,32
1,62
39,3
8 - prąd rozprosz.
1,07
1,50
1,83
45,0
AWG
10 - prąd zwarty
1,05
1,50
1,80
44,5
10 - prąd rozprosz.
1,15
1,62
1,97
48,5
BOXMET
10 - prąd zwarty
1,03
1,48
1,83
44,0
10 - prąd rozprosz.
1,12
1,58
1,98
47,0

Sprawdź nasz pełen asortyment i postaw na niezawodne zabezpieczenia przeciwpożarowe. Doradcy Boxmet czekają na Twój kontakt!


FAQ

Czym różni się hydrant wychylny od niewychylnego?

Hydrant wychylny pozwala ustawić bęben pod dogodnym kątem, aby można było wygodnie i szybko rozwinąć wąż. W przypadku modelu niewychylnego bęben pozostaje w tym samym położeniu przez cały czas.


Czy hydrant bezszafkowy można dodatkowo wyposażyć w szafkę ochronną?

Tak, hydrant bezszafkowy można uzupełnić o szafę zabezpieczającą zawór. W ofercie Boxmet jest ona dostępna z zamkiem patentowym lub EURO i przystosowana do założenia plomby.
