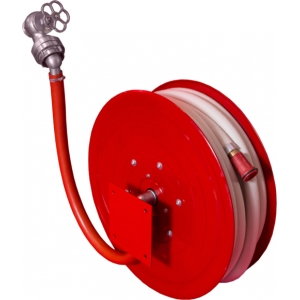

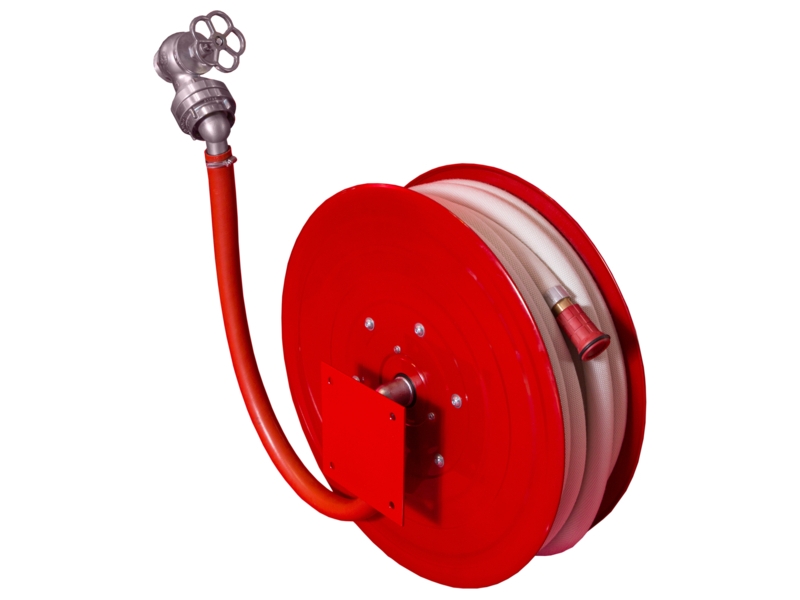

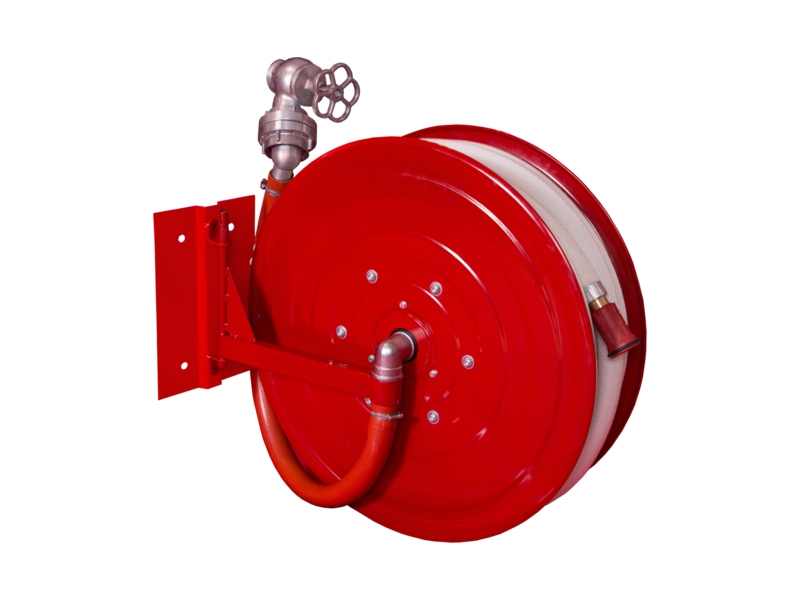

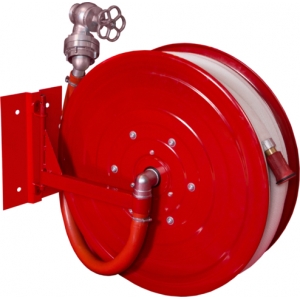

Hydrant wewnętrzny DN33 bezszafkowy wychylny / niewychylny

Hydrant wewnętrzny DN33 bezszafkowy wychylny / niewychylny
Hydrant wewnętrzny DN33 bezszafkowy wychylny / niewychylny
Hydrant wewnętrzny DN33 bezszafkowy wychylny / niewychylny
Hydrant wewnętrzny DN33 bezszafkowy wychylny / niewychylny
WYCHYLNY
H33-B-W-20/30
Karta katalogowa
Certyfikat
Rys. tech. 20m   Rys. tech. 30m
Rys. DWG 20m    Rys. DWG 30m
nieWYCHYLNY
H33-B-NW-20/30
Karta katalogowa
Certyfikat
Rys. tech. 20m   Rys. tech. 30m
Rys. DWG 20m   Rys. DWG 30m

PLIKI WSPÓLNE
Deklaracja właściwości użytkowych
Informacje techniczne

Wychylny
mm		 Wysokość:
650
 Szerokość:
755
 Głębokość:
290

Niewychylny
mm
 Wysokość:
650		 Szerokość:
650
 Głębokość:
290

Opis podstawowy

Hydrant wewnętrzny DN33 bezszafkowy, z wężem półsztywnym DN25 20 lub 30 metrów, w wersji wychylnej i niewychylnej, z zaworem DN52 z redukcją kątową do DN33, osią wodną DN33 oraz prądownicą mosiężną płynnie regulowaną między prądem zwartym a rozproszonym. Opcjonalnie dostępna również szafka zabezpieczająca zawór.

Cechy produktu

Materia%C5%82
Materiał

Standard:

  • blacha stalowa ocynkowana pokryta
    farbą proszkową fasadową
Opcjonalnie:
  • blacha nierdzewna szlifowana 1.4301
  • blacha kwasoodporna szlifowana 1.4404
Lakierowanie
Lakierowanie

Standard:

  • zwijadło - czerwony RAL3000
  • szafka - czerwony RAL3000, biały RAL9016
Opcjonalnie:
  • szafka - dowolny kolor z palety RAL
Zwijad%C5%82o
Zwijadło

Standard:

  • blacha stalowa czarna DC01 pokryta farbą proszkową, tarcze o średnicy Ø 650 mm
Pr%C4%85downica
Prądownica

Standard:

  • regulowana DN33 z dyszą równoważną Ø 10 mm
Opcjonalnie:
  • regulowana DN33 z dyszą równoważną Ø 12 mm
O%C5%9B%20wodna
Oś wodna

Standard:

  • DN33
W%C4%85%C5%BC
Wąż

Standard:

  • półsztywny DN33 o długości 20 lub 30 m
W%C4%85%C5%BC%20doprowadzaj%C4%85cy
Wąż doprowadzający

Standard:

  • półsztywny DN33 o długości 1 m
Opcjonalnie:
  • dowolny odcinek wskazany przez klienta
Zaw%C3%B3r
Zawór

Standard:

  • grzybkowy aluminiowy DN52
    z redukcją kątową do DN33
Opcjonalnie:
  • grzybkowy mosiężny lub aluminiowy DN52 z redukcją kątową do DN33
  • kulowy mosiężny DN32
Dodatkowe%20wyposa%C5%BCenie
Dodatkowe wyposażenie

Opcjonalnie:
  • szafka ochronna na zawór, z zamkiem patentowym lub EURO z możliwością założenia plomby

zawieszana S-ZH33-Z
 wnękowa S-ZH33-W
wymiary (wnęka) mm:
wysokość: 450 (470)
szerokość: 330 (350)
głębokość: 220 (220)

Podstawowe wiadomości o hydrantach

Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są wg nomenklatury europejskiej stałymi urządzeniami gaśniczymi. W odpowiednich warunkach umożliwiają one bardzo efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę.

Firma Boxmet produkuje hydranty DN33 zgodnie z normą PN-EN 671-1 "Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem półsztywnym", określoną jako obowiązującą na terenie Polski poprzez właściwe rozporządzenie MSWiA.

Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 33 z wężem półsztywnym powinna wynosić nie mniej niż 1,5 dm3/s (90 l/min). W hydrantach DN 33 stosowane są węże półsztywne gumowe o nominalnej średnicy 33 mm. Długość węża w hydrantach wynosi 20 m lub 30 m, w obu przypadkach wąż musi stanowić jeden odcinek. Na końcu węża zamontowana jest prądownica o średnicy dyszy pozwalającej uzyskać minimalną wydajność wody 1,5 dm3/s (90 l/min), przy określonym ciśnieniu na zaworze hydrantowym. Stosowane przez firmę BOXMET Ltd. Sp. z o.o. prądownice pozwalają uzyskać prąd zwarty lub rozproszony strumienia wody.



Wydajności wody z prądownic stosowanych w firmie BOXMET w hydrantach DN33
Prądownica
Wymiar dyszy lub
śred. równoważnej
w prądownicy
Wydajności dm3/s przy ciśnieniu roboczym
Współcz.
K
p=0,2 MPa
p=0,4 MPa
p=0,6 MPa
BOXMET
(standard)
10 - prąd zwarty
1,20
1,70
2,02
50,0
10 - prąd rozprosz.
1,17
1,63
1,95
45,0
BOXMET
12 - prąd zwarty
1,85
2,68
3,30
78,0
12 - prąd rozprosz.
1,97
2,86
3,60
83,0
