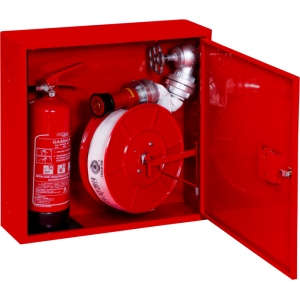

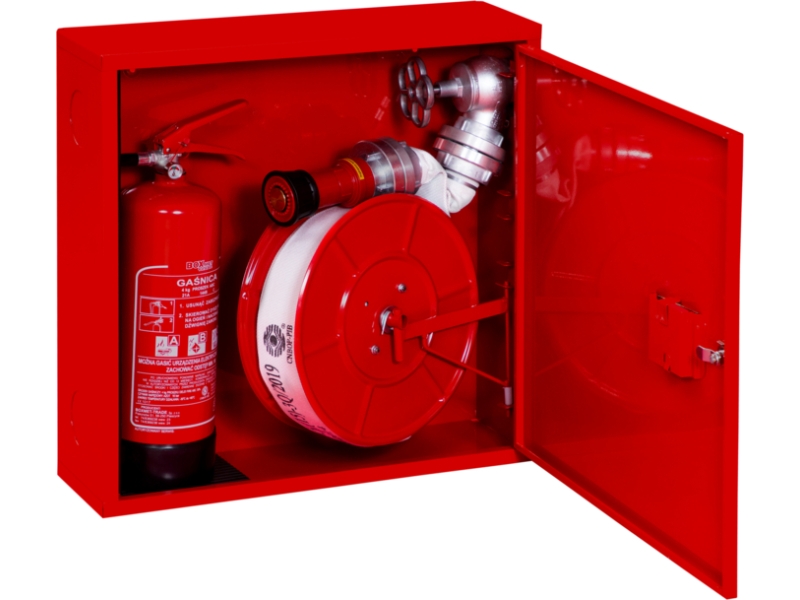

zawieszany
H52-Z-K-15/20
Karta katalogowa
Certyfikat
Rys. tech. 15m   Rys. tech. 20m
Rys. DWG 15m    Rys. DWG 20m

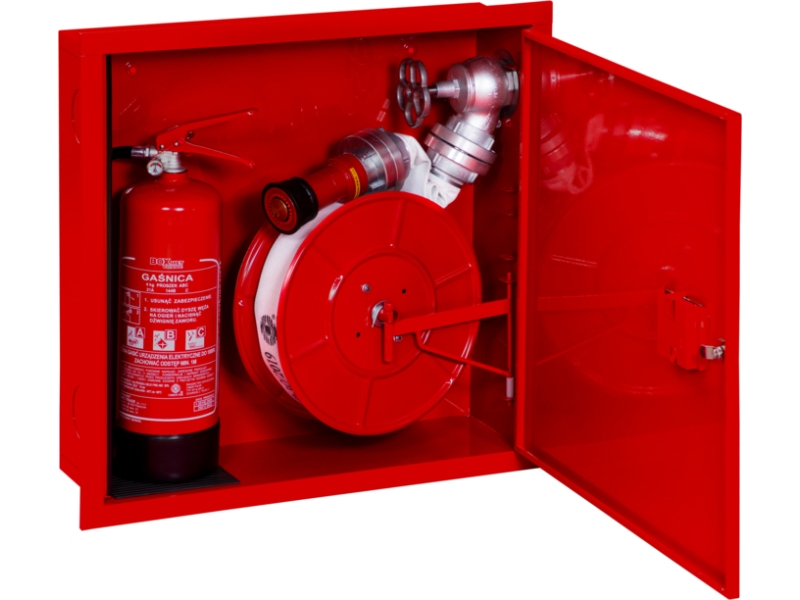

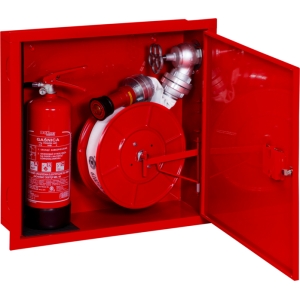

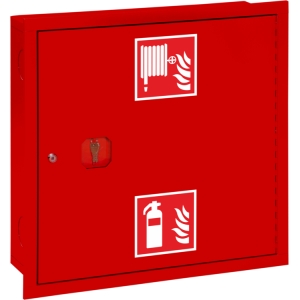

Wnękowy
H52-W-K-15/20
Karta katalogowa
Certyfikat
Rys. tech. 15m   Rys. tech. 20m
Rys. DWG 15m   Rys. DWG 20m

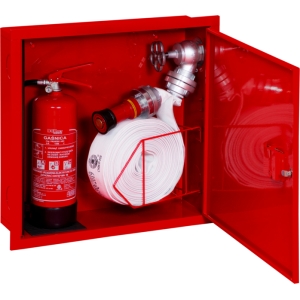

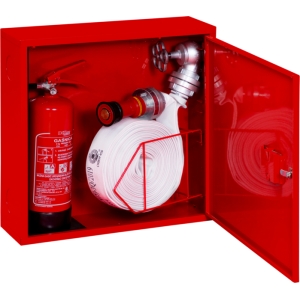

zawieszany
z koszem

H52-Z-K-15K/20K
Karta katalogowa
Certyfikat
Rys. tech. 15m Rys. tech. 20m
Rys. DWG 15m Rys. DWG 20m
Wnękowy
z koszem

H52-W-K-15K/20K
Karta katalogowa
Certyfikat
Rys. tech. 15m Rys. tech. 20m
Rys. DWG 15m Rys. DWG 20m

PLIKI WSPÓLNE
Deklaracja właściwości użytkowych
Informacje techniczne

Wymiary
(wnęka) mm
Wysokość:
600 (620)
Szerokość:
600 (620)
Głębokość:
180 (180)

Opis podstawowy

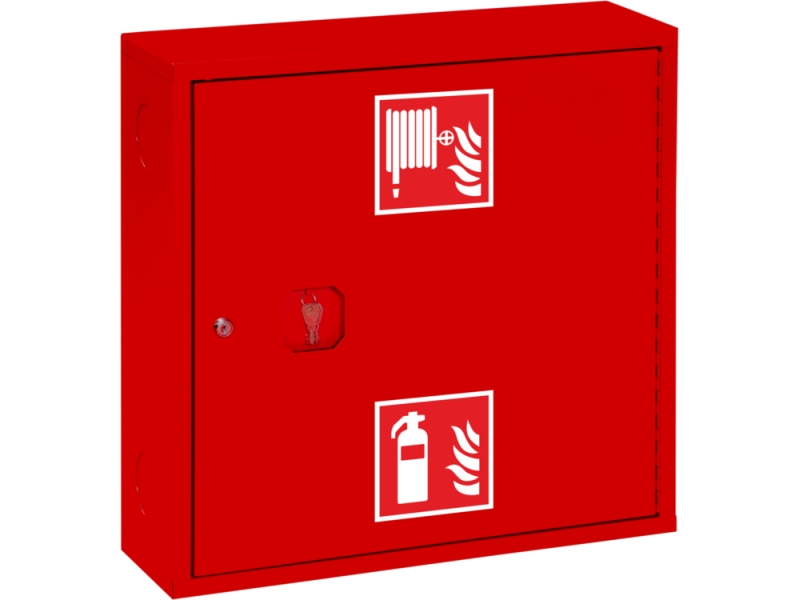

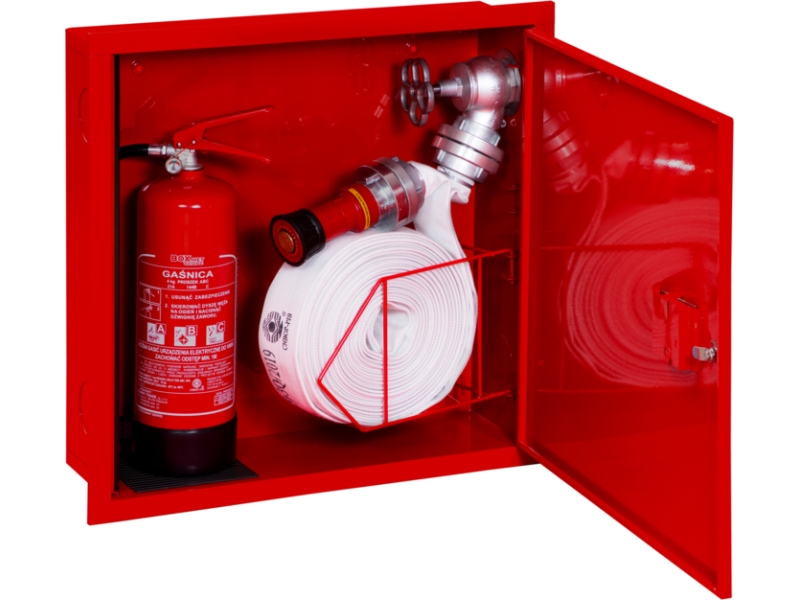

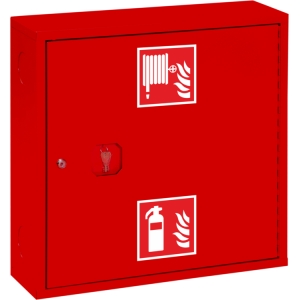

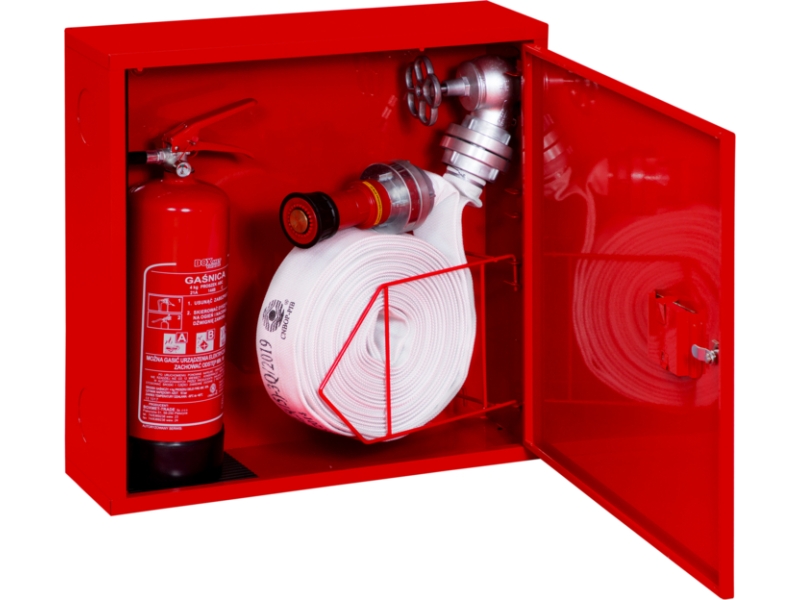

Hydrant wewnętrzny DN52 z miejscem na gaśnicę obok, z wężem płaskoskładanym DN52 15 lub 20 metrów w koszu lub na bębnie, w szafce zawieszanej lub wnękowej, z zaworem DN52 oraz prądownicą mosiężną płynnie regulowaną między prądem zwartym a rozproszonym. Istnieje możliwość dopasowania produktu do potrzeb klienta.

Cechy produktu

Materiał
Lakierowanie
Drzwi
Zamek
Doprowadzenie
Zwijadło/kosz
Prądownica
Wąż
Zawór
Dodatkowe wyposażenie

Podstawowe wiadomości o hydrantach

Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są wg nomenklatury europejskiej stałymi urządzeniami gaśniczymi. W odpowiednich warunkach umożliwiają one bardzo efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę.

Firma Boxmet produkuje hydranty DN52 zgodnie z normą PN-EN 671-2 "Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem płasko składanym", określoną jako obowiązującą na terenie Polski poprzez właściwe rozporządzenie MSWiA.

Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 52 z wężem płasko składanym powinna wynosić nie mniej niż 2,5 dm3/s (150 l/min). W hydrantach DN52 mogą znajdować się jeden lub dwa odcinki węża o długosći 15 m lub 20 m. Nasze węże produkujemy z taśmy wężowej (włóknina), która pokryta jest wykładziną PCV, co zapewnia odpowiednią szczelność węża. Wąż zakończony jest łącznikami aluminiowymi pozwalającymi na jego przyłączenie do zaworu hydrantowego i połączenie z prądownicą. Stosowane przez nas prądownice posiadają odpowiednią średnicę dyszy pozwalającą uzyskać minimalną wydajność wody 2,5 dm3/s (150 l/min), oraz płynną regulację pozwalającą uzyskać prąd zwarty lub rozproszony strumienia wody.



Wydajności wody z prądownic stosowanych w firmie BOXMET w hydrantach DN52
Prądownica
Wymiar dyszy lub
śred. równoważnej
w prądownicy
Wydajności dm3/s przy ciśnieniu roboczym
Współcz.
K
p=0,2 MPa
p=0,4 MPa
p=0,6 MPa
BPW-01
(standard)
12 - prąd zwarty
2,25
3,13
3,80
94,0
12 - prąd rozprosz.
2,48
3,47
4,22
104,0
BPW-02
12 - prąd zwarty
2,25
3,13
3,80
86,0
12 - prąd rozprosz.
2,48
3,47
4,22
83,0
BPW-03
13 - prąd zwarty
2,42
3,35
4,08
101,0
13 - prąd rozprosz.
2,38
3,25
3,83
97,0
