Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obok

Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo
Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obo

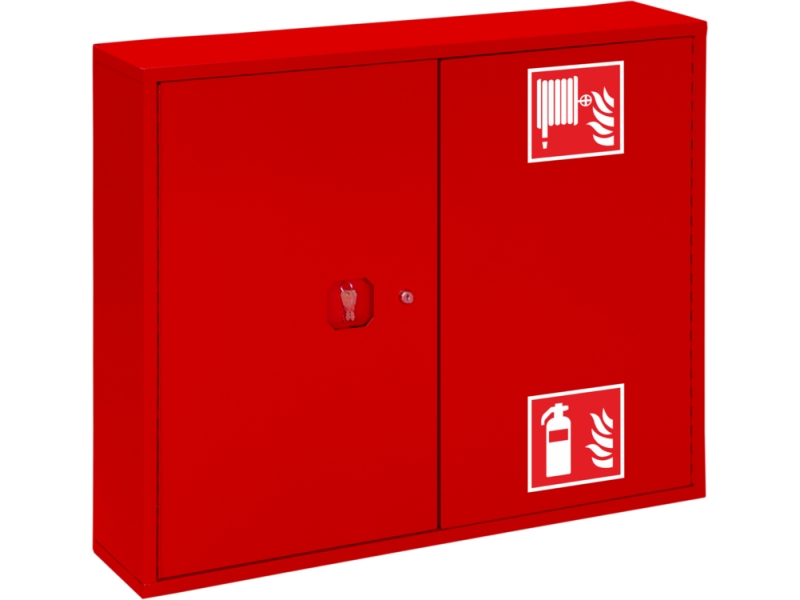

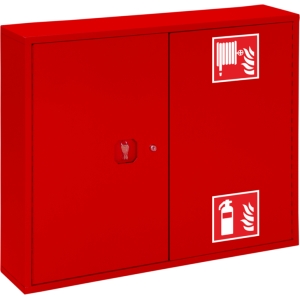

zawieszany
H25S-Z-K-20/30
Karta katalogowa
Certyfikat 1438-CPD-0031
Certyfikat 1299-CPR-0150
Rys. tech. 20m   Rys. tech. 30m
Rys. DWG 20m    Rys. DWG 30m

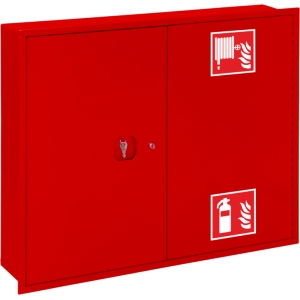

Wnękowy
H25S-W-K-20/30
Karta katalogowa
Certyfikat 1438-CPD-0030
Certyfikat 1299-CPR-0150
Rys. tech. 20m   Rys. tech. 30m
Rys. DWG 20m   Rys. DWG 30m

PLIKI WSPÓLNE
Deklaracja właściwości użytkowych 001/2020
Deklaracja właściwości użytkowych NR 1299-CPR-0150
Informacje techniczne

Zawieszany
mm		 Wysokość:
750		 Szerokość:
900
 Głębokość:
180

Wnękowy
(wnęka) mm		 Wysokość:
750 (770)		 Szerokość:
900 (920)		 Głębokość:
180 (180)

ZDJĘCIA PRODUKTÓW MAJĄ CHARAKTER POGLĄDOWY

Opis podstawowy

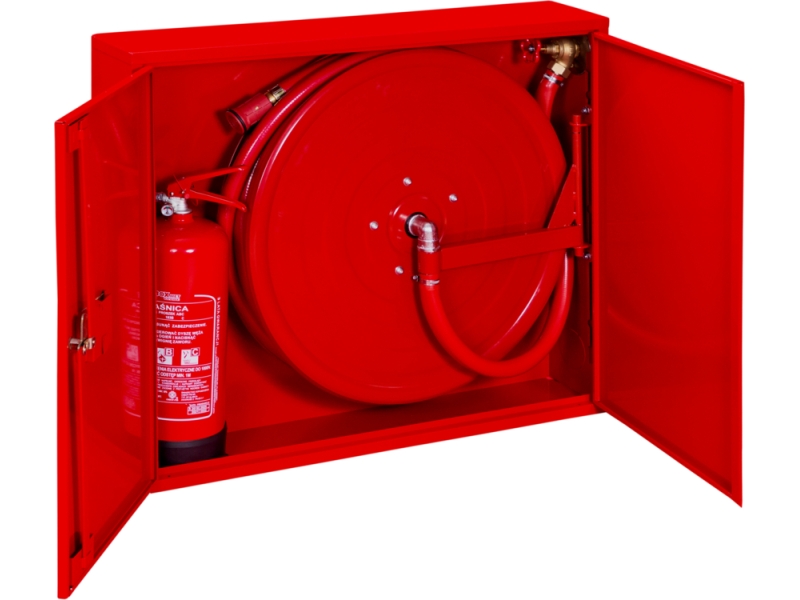

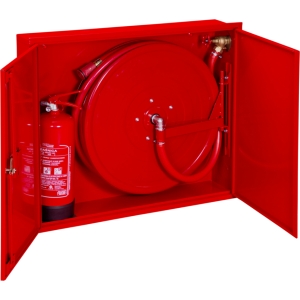

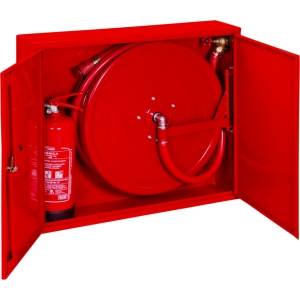

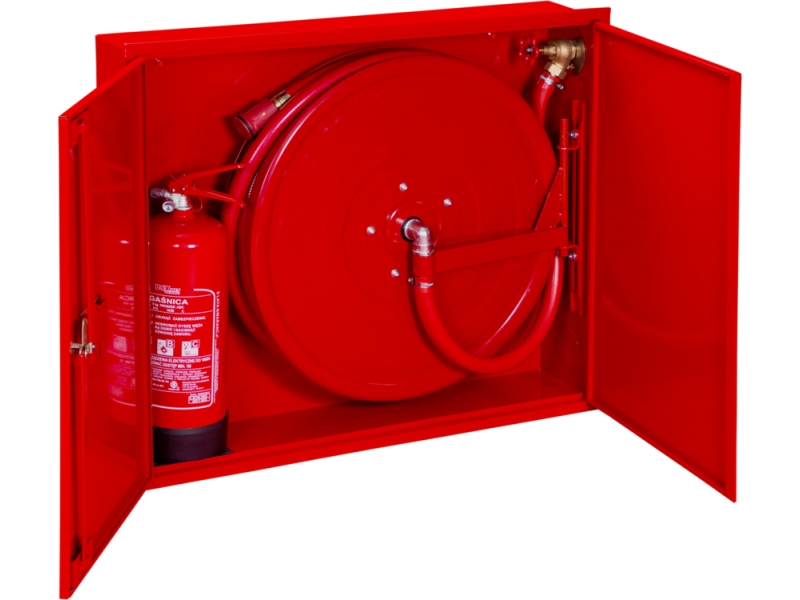

Hydrant wewnętrzny DN25 smukły z miejscem na gaśnicę obok, z wężem półsztywnym DN25 20 lub 30 metrów, w szafce zawieszanej lub wnękowej, z zaworem DN25 mosiężnym, osią wodną DN25 oraz prądownicą mosiężną płynnie regulowaną między prądem zwartym a rozproszonym. Istnieje możliwość dopasowania produktu do potrzeb klienta.

Cechy produktu

Materia%C5%82
Materiał

Standard:

  • blacha stalowa czarna DC01 pokryta
    farbą proszkową
Opcjonalnie:
  • blacha stalowa ocynkowana pokryta farbą proszkową fasadową
  • blacha nierdzewna szlifowana 1.4301
    (front bądź całość)
  • blacha kwasoodporna szlifowana 1.4404
    (front bądź całość)
Lakierowanie
Lakierowanie

Standard:

  • zwijadło - czerwony RAL3000
  • szafka - czerwony RAL3000, biały RAL9016
Opcjonalnie:
  • szafka - dowolny kolor z palety RAL
Drzwi
Drzwi

Standard:

  • pełne
Opcjonalnie:
  • z oknem z plexi
  • z miejscem na ROP
Zamek
Zamek

Standard:

  • patentowy z systemem ”zbij szybkę”
Opcjonalnie:
  • EURO z możliwością założenia plomby
Doprowadzenie
Doprowadzenie

Standard:

  • boczne uniwersalne
    (prawe/lewe poprzez obrót szafki o 180°)
Opcjonalnie:
  • górne, tylne, dowolna konfiguracja
Zwijad%C5%82o
Zwijadło

Standard:

  • blacha stalowa czarna DC01 pokryta farbą proszkową, tarcze o średnicy:
    ▪ Ø 550 mm dla bębna z wężem 20 mb
    ▪ Ø 650 mm dla bębna z wężem 30 mb
Pr%C4%85downica
Prądownica

Standard:

  • regulowana DN25 z dyszą równoważną Ø 10 mm
Opcjonalnie:
  • regulowana DN25 z dyszą równoważną Ø 8 mm
  • regulowana DN25 z dyszą równoważną Ø 6 mm
O%C5%9B%20wodna
Oś wodna

Standard:

  • DN25
W%C4%85%C5%BC
Wąż

Standard:

  • półsztywny DN25 o długości 20 lub 30 m
W%C4%85%C5%BC%20doprowadzaj%C4%85cy
Wąż doprowadzający

Standard:

  • półsztywny DN25 o długości 1,0 m
Zaw%C3%B3r
Zawór

Standard:

  • grzybkowy mosiężny DN25
Opcjonalnie:
  • grzybkowy mosiężny lub aluminiowy DN52 z redukcją kątową do DN25
  • kulowy mosiężny DN25
Dodatkowe%20wyposa%C5%BCenie
Dodatkowe wyposażenie

Opcjonalnie:
  • gaśnica

Podstawowe wiadomości o hydrantach

Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są wg nomenklatury europejskiej stałymi urządzeniami gaśniczymi. W odpowiednich warunkach umożliwiają one bardzo efektywne zwalczanie pożaru dzięki natychmiastowemu dostępowi do ciągłego zaopatrzenia w wodę.

Firma Boxmet produkuje hydranty DN25 zgodnie z normą PN-EN 671-1 "Hydranty wewnętrzne. Wymagania techniczne dotyczące hydrantów wewnętrznych z wężem półsztywnym", określoną jako obowiązującą na terenie Polski poprzez właściwe rozporządzenie MSWiA.

Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 25 z wężem półsztywnym powinna wynosić nie mniej niż 1 dm3/s (60 l/min). W hydrantach DN 25 stosowane są węże półsztywne gumowe o nominalnej średnicy 25 mm. Długość węża w hydrantach wynosi 20 m lub 30 m, w obu przypadkach wąż musi stanowić jeden odcinek. Na końcu węża zamontowana jest prądownica o średnicy dyszy pozwalającej uzyskać minimalną wydajność wody 1 dm3/s (60 l/min), przy określonym ciśnieniu na zaworze hydrantowym. Stosowane przez firmę BOXMET Ltd. Sp. z o.o. prądownice pozwalają uzyskać prąd zwarty lub rozproszony strumienia wody.



Wydajności wody z prądownic stosowanych w firmie BOXMET w hydrantach DN25
Prądownica
Wymiar dyszy lub
śred. równoważnej
w prądownicy
Wydajności dm3/s przy ciśnieniu roboczym
Współcz.
K
p=0,2 MPa
p=0,4 MPa
p=0,6 MPa
SRI
6 - prąd zwarty
0,52
0,77
0,93
22,5
6 - prąd rozprosz.
0,50
0,73
0,90
21,7
AWG
6 - prąd zwarty
0,63
0,90
1,00
26,0
6 - prąd rozprosz.
0,60
0,67
0,93
22,0
AWG
8 - prąd zwarty
0,92
1,32
1,62
39,3
8 - prąd rozprosz.
1,07
1,50
1,83
45,0
AWG
10 - prąd zwarty
1,05
1,50
1,80
44,5
10 - prąd rozprosz.
1,15
1,62
1,97
48,5
BOXMET
10 - prąd zwarty
1,03
1,48
1,83
44,0
10 - prąd rozprosz.
1,12
1,58
1,98
47,0
